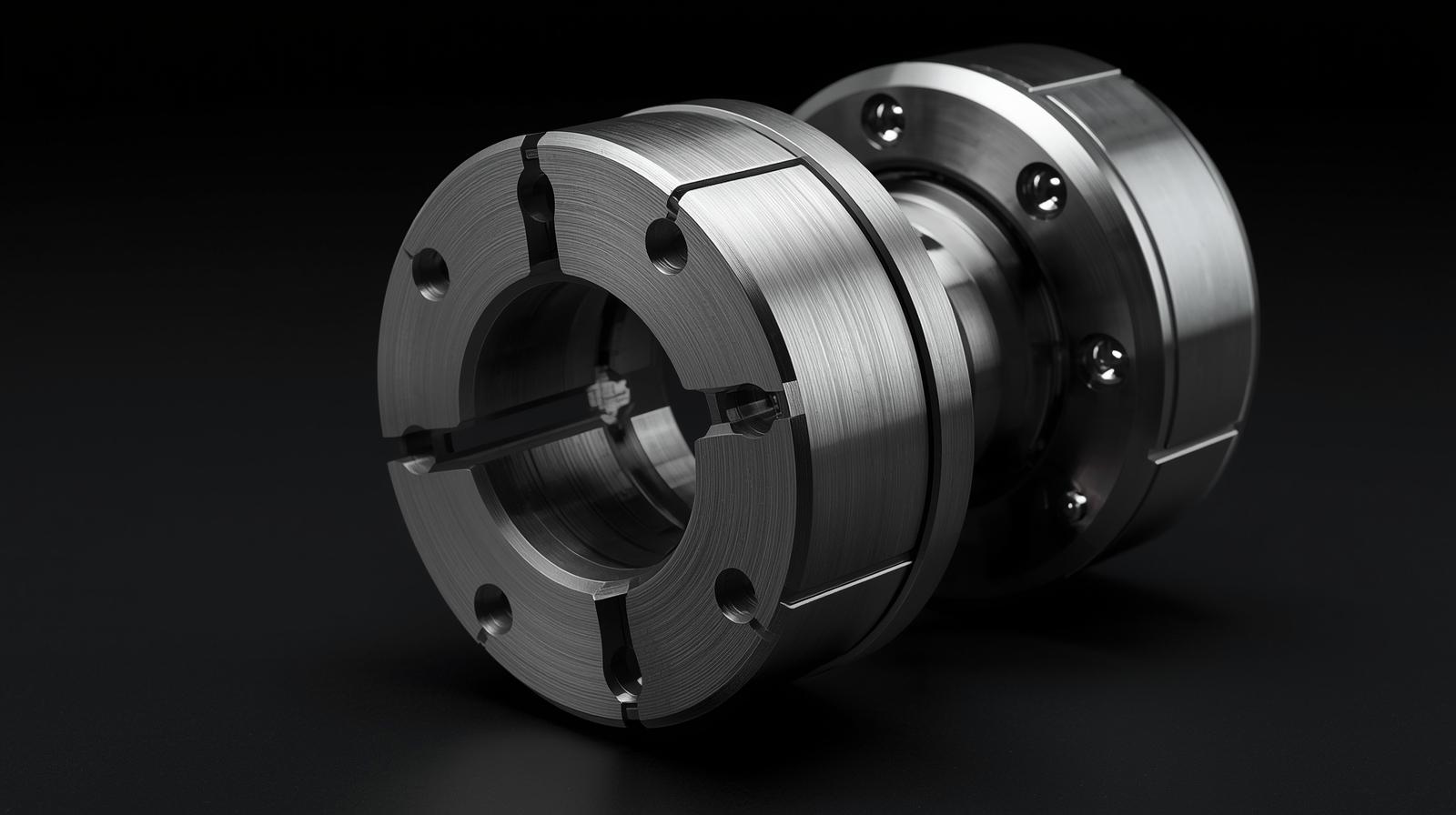

Lieferant von starren Kupplungen mit geteilter Nabe: Präzise Ausrichtung trifft auf einfache Wartung

Bei Industriemaschinen stehen Präzision und Zugänglichkeit oft im Widerspruch zueinander. Je starrer eine Kupplung ist, desto schwieriger sind ihre Installation und Wartung.
Aus diesem Grund sind starre Kupplungen mit geteilter Nabe zur bevorzugten Wahl für Ingenieure geworden, die sowohl auf Stärke als auch auf Zweckmäßigkeit Wert legen.
Als zuverlässiger Lieferant von starren Kupplungen mit geteilter Nabe entwickelt Dingjian Konstruktionen, die die absolute Drehmomentausrichtung bewahren und gleichzeitig die Ausfallzeiten bei der Montage oder beim Austausch minimieren.

Die technische Logik hinter der Konstruktion von geteilten Nabenkupplungen

Das Konzept der geteilten Nabe ist einfach, aber effektiv: Zwei identische Hälften umschließen die Welle und werden mit Präzisionsschrauben zusammengespannt.
Diese Geometrie verteilt den Druck gleichmäßig und fixiert die Welle ohne Spiel oder Schlupf in ihrer Position.

Zu den wichtigsten Leistungsmechanismen gehören:

• Ausgewogene Drehmomentübertragung durch vollen 360°-Wellenkontakt

• Starre axiale Einspannung unter dynamischer Belastung

• Wiederverwendbare Baugruppe – einfache Entfernung ohne Beeinträchtigung benachbarter Komponenten

• Reduzierte Ausfallzeiten für die Wartung großer Maschinen

Es handelt sich um eine strukturelle Weiterentwicklung, die starre Kupplungen von „festen Vorrichtungen“ in brauchbare Drehmomentschnittstellen verwandelt.

Fortschrittliches Strukturdesign: Für Präzision unter Last gebaut

Die Ingenieure von Dingjian entwickeln geteilte Nabenkupplungen, wobei sie sowohl auf Torsionssteifigkeit als auch auf Wartungseffizienz achten.
Mithilfe der Finite-Elemente-Modellierung (FEM) wird der Spannungsfluss durch das Bolzenmuster und die Nabenwand simuliert, wodurch sichergestellt wird, dass selbst bei hohen Drehmomenten keine Mikroverformungen auftreten.

Wichtige Strukturelemente:

• Doppelklemmsystem mit gleichmäßiger Radialkraft für perfekte Balance

• H7/h6-Bohrungstoleranz für sicheren Wellensitz

• Optimierte Nabenwandstärke zur Vermeidung radialer Ausdehnung unter Bolzenlast

• Oberflächenhärtung und -beschichtung für langfristige Haltbarkeit in feuchter oder öliger Umgebung

Das Ergebnis ist eine Kupplung, die eine Nullbewegung zwischen den Wellen gewährleistet und so auch bei hohen Geschwindigkeiten oder zyklischen Drehmomentbedingungen Genauigkeit gewährleistet.

Fertigungspräzision: Von der Rohlegierung zur kalibrierten Baugruppe

Jede Dingjian-Kupplung wird in einem streng kontrollierten Arbeitsablauf hergestellt, bei dem die Leistung von der Bearbeitungspräzision abhängt.

1. Schmieden und Grobbearbeitung: Kornveredelte Legierungsblöcke (42CrMo oder 7075-T6) bieten eine starke Ausgangsbasis.

2. CNC-Finishing: Konzentrizitätstoleranz ≤0,015 mm; Flanschflächen werden in einer einzigen Aufspannung gefräst, um die Parallelität zu wahren.

3. Passfedernut- und Bohrungsbearbeitung: Präzises Räumen gewährleistet eine reibungslose Drehmomentübertragung.

4. Dynamisches Auswuchten: Getestet bis 10.000 U/min zur Vibrationskontrolle.

5. Oberflächenschutz: Eloxieren oder Schwarzoxidieren erhöht die Korrosionsbeständigkeit.

Jede Kupplung wird einem Drehmoment-Verifizierungstest unterzogen, bei dem die Nennlast zuzüglich einer Marge von 25 % repliziert wird, um die Zuverlässigkeit in der Praxis zu gewährleisten.

Wo Zugriff auf Genauigkeit trifft

Jede Umgebung, die eine präzise Ausrichtung mit regelmäßiger Wartung erfordert, profitiert von der modularen Einfachheit des geteilten Hubs.

Konstruktionskriterien für die richtige Kupplung

Bei der Auswahl der richtigen Kupplung kommt es nicht nur auf die Drehmomentwerte an, sondern auch auf die Abstimmung der Installationsbedingungen, der Lastart und der Betriebsfrequenz.

Technischer Tipp:
Berücksichtigen Sie bei der Spezifikation nicht nur das Drehmoment, sondern auch:

• Wellenhärte und Passungstoleranz (übermäßige Überschneidungen vermeiden)

• Erwartete Schwingungsamplitude (wählen Sie eine ausgewuchtete Nabe, wenn >8.000 U/min)

• Wartungszyklen (wählen Sie für häufige Demontage ein Schnellspanndesign)

• Ausrichtungsgenauigkeit (<0,02 mm radialer Versatz für CNC- oder Servoantriebe)

Die Ingenieure von Dingjian unterstützen OEM-Partner häufig bei der Modellierung von Torsionsresonanz- und Bolzenvorspannungskurven und stellen so sicher, dass die Kupplung über Tausende von Arbeitszyklen hinweg starr und dennoch betriebsbereit bleibt.

Häufige technische Fragen

F1: Können geteilte Nabenkupplungen herkömmliche starre Kupplungen vollständig ersetzen?
Ja. Bei korrekter Installation sind Drehmomentkapazität und Steifigkeit gleichwertig und die Wartung ist einfacher.

F2: Sind diese für automatisierte Produktionslinien geeignet?
Absolut. Die Schnellverschlussstruktur minimiert die Maschinenausfallzeit beim Komponentenaustausch.

F3: Was ist die ideale Oberflächenbeschichtung für Pflanzen mit hoher Luftfeuchtigkeit?
Für Stahlversionen wird eine Schwarzoxid- oder Nickelbeschichtung empfohlen, für Aluminium eine Eloxierung.

F4: Mit welchem Drehmoment sollten die Schrauben bei der Installation angezogen werden?
Um einen gleichmäßigen Druck zu gewährleisten, sollten die Schrauben schrittweise und über Kreuz angezogen werden.

Entwickelt für Ingenieure, die Wert auf Genauigkeit und Zeit legen

Eine starre Kupplung mit geteilter Nabe ist mehr als nur ein Verbindungsstück – sie ist Ausdruck intelligenter Technik, die die Serviceeffizienz in den Vordergrund stellt, ohne dabei Abstriche bei der Leistung zu machen.
Durch präzise Bearbeitung, ausgewogene Drehmomentübertragung und wartungsfreundliches Design hilft Dingjian der Industrie, bei jeder Umdrehung sowohl Betriebszeit als auch Zuverlässigkeit zu erreichen.

Entdecken Sie weitere mechanische Lösungen auf unserer offiziellen Homepage oder kontaktieren Sie uns über die Kontaktseite für individuelle Konfigurationen und OEM-Support.
