Spinnenmaulkupplung: Flexible Kraftübertragung für dynamische Maschinen

In unserer vorangegangenen Diskussion über Membrankupplungen haben wir präzisionsgetriebene Systeme untersucht, bei denen eine spielfreie Regelung unerlässlich ist.
Die meisten industriellen Anwendungen erfordern jedoch ein anderes Gleichgewicht – nämlich ein Gleichgewicht zwischen Flexibilität, Vibrationsdämpfung und Kosteneffizienz .

Genau hier liegt die Stärke der Spinnenkieferkupplung .
Es wurde entwickelt, um Drehmomentschwankungen, Fehlausrichtungen und mechanische Stöße zu bewältigen und bietet eine stabile Leistung für Pumpen, Kompressoren und Fördersysteme – das Herzstück der täglichen industriellen Bewegung.

Das Funktionsprinzip: Wie elastische Elemente Bewegungsspannungen absorbieren

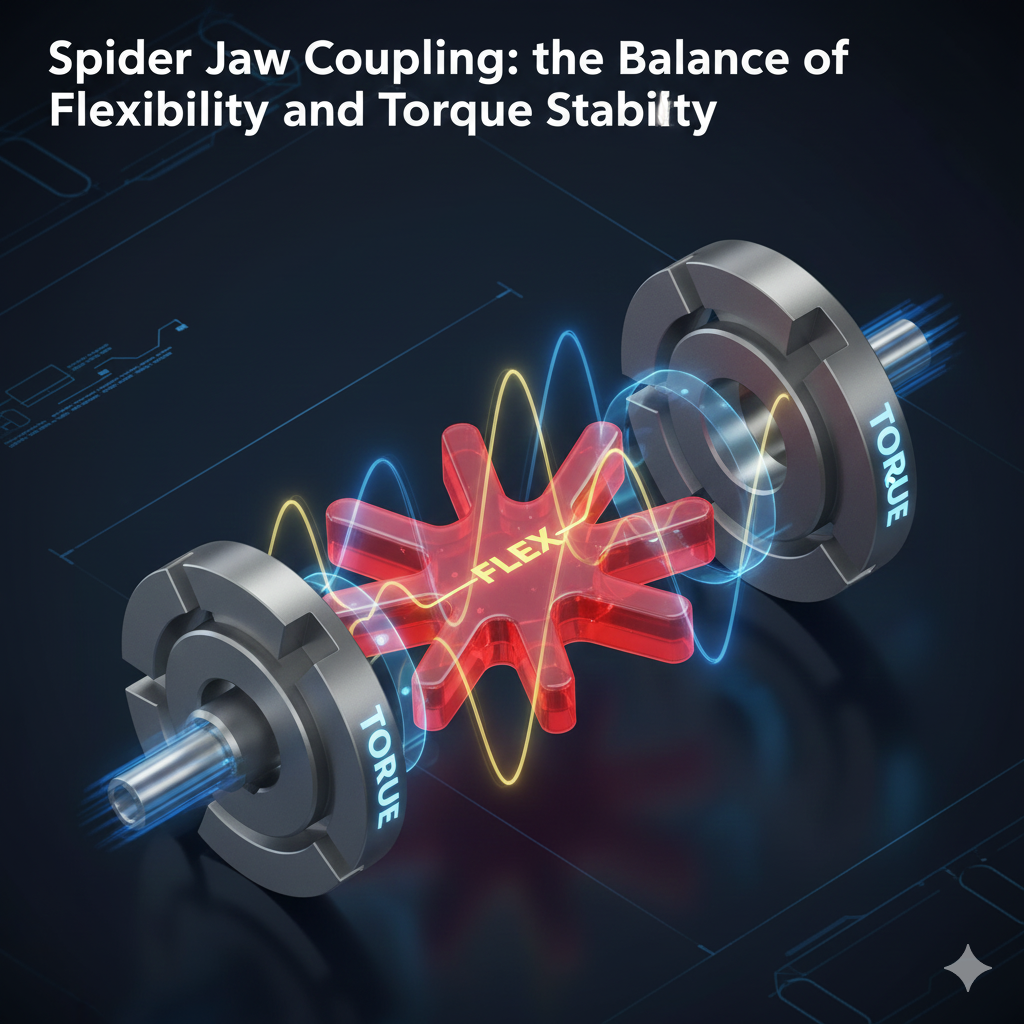

Eine Spinnenmaulkupplung besteht aus zwei ineinandergreifenden Metallnaben und einem zentralen, spinnenförmigen Elastomereinsatz .
Bei der Übertragung eines Drehmoments verformt sich das Elastomer leicht, absorbiert Vibrationen und gleicht Winkel- oder Achsenabweichungen aus.

Diese strukturelle Einfachheit bringt zahlreiche betriebliche Vorteile mit sich:

• Stoßfestigkeit: Dämpft Drehmomentspitzen beim Anfahren oder bei plötzlichen Laständerungen.

• Ausrichtungsflexibilität: Korrigiert Winkelabweichungen bis zu ±1°.

• Geräuschreduzierung: Verhindert Metall-auf-Metall-Kontakt durch Kompression des Elastomers.

• Geringer Wartungsaufwand: Keine Schmierung erforderlich, gewährleistet langfristige Zuverlässigkeit.

Im Vergleich zu starren oder Membrankupplungen bietet die Spinnenkupplung einen sanfteren Lastübergang – ideal für Maschinen, bei denen der Drehmomentrhythmus wichtiger ist als die absolute Steifigkeit.

Dingjians Ingenieursansatz: Konzipiert für reale Bedingungen

Jede Dingjian-Spinnenkupplung wird durch Präzisionsfertigung und Elastomeroptimierung entwickelt, um auch rauen Betriebszyklen standzuhalten.

1. Präzisions-CNC-Bearbeitung
Jede Nabe erreicht eine konzentrische Genauigkeit von ≤0,02 mm, wodurch Rotationsstabilität und minimale Unwucht gewährleistet werden.

2. Fortschrittliche Elastomerformulierung
Polyurethan (TPU)- oder NBR-Einsätze werden über 10⁶ Torsionszyklen hinaus auf Ermüdungsfestigkeit geprüft und behalten ihre Elastizität von –40°C bis +120°C.

3. Dynamische Saldenprüfung
Die Kupplungen sind nach ISO G6.3-Norm ausgewuchtet, wodurch Hochgeschwindigkeitsschwingungen in rotierenden Baugruppen unterdrückt werden.

4. Oberflächenveredelung und Härtung
Schützt die Nabe vor Korrosion und mechanischem Verschleiß, auch in feuchten oder abrasiven Umgebungen.

Diese Details spiegeln Dingjians Kernphilosophie wider: Mechanische Präzision ist nur dann sinnvoll, wenn sie durch Langlebigkeit gewährleistet wird.

Vergleich von Spider Jaw-Kupplungen mit anderen flexiblen Konstruktionen

Durch diese ausgewogene Kombination aus Flexibilität und Effizienz sind Spider-Klauenkupplungen eine universelle Lösung für Anwendungen mit mittlerem Drehmoment – sie schließen die Lücke zwischen hochpräzisen Servosystemen und robusten Zahnkupplungen.

Praktische Anwendungen in verschiedenen Branchen

• Pumpen & Kompressoren: Dämpft Druckstöße und verlängert so die Lebensdauer von Lagern und Dichtungen.

• Förderbandantriebe: Bewältigen Drehmomentumkehrungen ohne Spiel oder Kettenschlupf.

• Ventilatoren und Gebläse: Gewährleisten einen leisen Betrieb auch unter kontinuierlicher Rotationsbelastung.

• Geräte für die Lebensmittel- und Getränkeindustrie: Funktioniert zuverlässig auch in Umgebungen mit regelmäßiger Reinigung oder mäßiger Luftfeuchtigkeit.

• Landwirtschaftliche Maschinen: Unempfindlich gegenüber Staub, Stößen und Temperaturschwankungen im Außenbereich.

Jede Anwendung beweist dasselbe: Eine gut konstruierte flexible Kupplung verbindet nicht nur zwei Wellen, sondern schützt das gesamte Antriebssystem.

Auswahlhilfe: Die richtige Spinnenkupplung finden

💡 Technischer Einblick:
Beim Austausch alter Kupplungen raten die Ingenieure von Dingjian dazu, die Härte der Einsätze auf das Betriebsdrehmoment und nicht auf die Drehzahl abzustimmen – eine subtile Entscheidung, die die Dauerfestigkeit verdoppeln kann.

Häufige technische Fragen

Frage 1: Sind Spiderkupplungen für Servomotoren geeignet?
Sie eignen sich für Servoanwendungen mit niedriger Drehzahl, bei denen die Dämpfung wichtiger ist als spielfreies Arbeiten.

Frage 2: Wie oft sollte der Spider-Einsatz ausgetauscht werden?
Typischerweise alle 20.000 bis 30.000 Betriebsstunden, abhängig von Lastschwankungen und Umgebungsbedingungen.

Frage 3: Was passiert, wenn das Einfügen fehlschlägt?
Die Kupplung kann unter eingeschränkten Bedingungen weiterbetrieben werden (ausfallsichere Konstruktion), sollte aber umgehend ausgetauscht werden, um eine Beschädigung der Nabe zu vermeiden.

Frage 4: Entsprechen die Kupplungen von Dingjian den Normen?
Ja, sie entsprechen den Drehmomentübertragungsnormen DIN 740 , AGMA 9002 und ISO 14691 .

Von Präzision zu Flexibilität – Der logische nächste Schritt

Die Membrankupplung verbessert die Bewegungsgenauigkeit; die Spinnenbackenkupplung verbessert die Bewegungsstabilität .
Es ist eine natürliche Entwicklung – von starrer Genauigkeit zu kontrollierter Anpassungsfähigkeit.

Während sich der Maschinenbau in Richtung hybrider Drehmomentregelung und Schwingungsintelligenz weiterentwickelt, überbrückt Dingjian weiterhin die Grenzen zwischen Präzision und Belastbarkeit im Design.

Für Zeichnungen oder OEM-Anfragen besuchen Sie bitte unsere Homepage oder kontaktieren Sie unser Team über die Kontaktseite .
