Hersteller von Membrankupplungen: Präzise Drehmomentübertragung für dynamische Industriesysteme

Bei Hochleistungsantriebssystemen, bei denen das Drehmoment auch unter thermischer Ausdehnung oder Vibrationen konstant bleiben muss, spielen Membrankupplungen eine besondere Rolle.
Sie bieten Flexibilität ohne Spiel und gewährleisten die Ausrichtung bei gleichzeitiger Übertragung hoher Drehmomente bei extremen Drehzahlen.

Für Branchen wie Turbinen, Kompressoren und Automatisierungsantriebe entscheidet diese kleine, aber wichtige Komponente darüber, ob die gesamte Maschine harmonisch läuft oder aus dem Gleichgewicht gerät.
Deshalb stellt Dingjian als professioneller Hersteller von Membrankupplungen Präzision, Materialfestigkeit und Ermüdungskontrolle in den Mittelpunkt seines Entwicklungsprozesses.

Wie Membrankupplungen Drehmoment übertragen

Eine Membrankupplung funktioniert über ein flexibles Metallelement – eine dünne, kreisförmige Scheibe, die sich radial und axial biegen kann, ohne an struktureller Integrität einzubüßen.
Diese Scheibe verbindet die Antriebs- und Abtriebswelle und überträgt Drehmoment, während sie gleichzeitig Winkel-, Achsen- und Parallelabweichungen ausgleicht.

Bei steigendem Drehmoment verformt sich die Membran leicht, wodurch beide Wellen ausgeglichen und gleichzeitig die Rotationssynchronisation aufrechterhalten wird.
Dadurch können Hochgeschwindigkeitsmaschinen reibungslos laufen, ohne Vibrationen oder Verschleiß zu verursachen.

Zu den wichtigsten technischen Vorteilen gehören:

• Null Spiel und hohe Torsionssteifigkeit

• Wartungsfreier Betrieb, keine Schmierung erforderlich

• Lange Lebensdauer dank kontrollierter Membranbiegung

• Ideale Balance zwischen Steifigkeit und Flexibilität für Präzisionssysteme

Vergleich von Membran- und herkömmlichen flexiblen Kupplungen

Durch diese Kombination aus metallischer Flexibilität und Drehmomentsteifigkeit eignen sich Membrankupplungen ideal für präzise Bewegungssteuerungssysteme, bei denen sowohl Geschwindigkeit als auch Stabilität wichtig sind.

Technische Lösungen, die die Zuverlässigkeit steigern

Jede Membrankupplung von Dingjian beginnt als ein Stück hochfesten Edelstahls oder 42CrMo-Legierung , das sorgfältig mittels CNC-Drehen, Schleifen und Laserschneiden bearbeitet wird.
Bei dem Prozess geht es nicht nur um die Formgebung von Metall – es geht darum, in jede noch so kleine Bewegung Widerstandsfähigkeit einzubauen.

Zu den Kernpraktiken im Ingenieurwesen gehören:

• Finite-Elemente-Simulation (FEA): Prognostiziert Spannungskonzentrationen bei zyklischem Drehmoment.

• Lasergeschnittene Membranscheiben: Gewährleisten gleichmäßige Dicke und reproduzierbare Biegeeigenschaften.

• Dynamische Auswuchtung: Gewährleistet Betriebsstabilität bei Drehzahlen über 12.000 U/min.

• Oberflächenhärtungsbehandlungen: Verbesserung der Dauerfestigkeit und Korrosionsbeständigkeit.

• Mehrstufige Montagekalibrierung: Gewährleistet Wellenkonzentrizität und Vorspannungsgleichmäßigkeit.

Das Ergebnis? Eine Kupplung, die in der Lage ist, einen kontinuierlichen Drehmomentfluss zu bewältigen und gleichzeitig Fehlausrichtungen und Vibrationen zu absorbieren , wodurch sowohl die Lebensdauer des Motors als auch die des Lagers verlängert wird.

Industrielle Anwendungen in der Praxis

Dingjian-Membrankupplungen arbeiten an der Schnittstelle von Geschwindigkeit, Genauigkeit und Ausdauer und sind daher unverzichtbar in:

• Gas- und Dampfturbinen – Absorption der axialen Ausdehnung unter Hitze

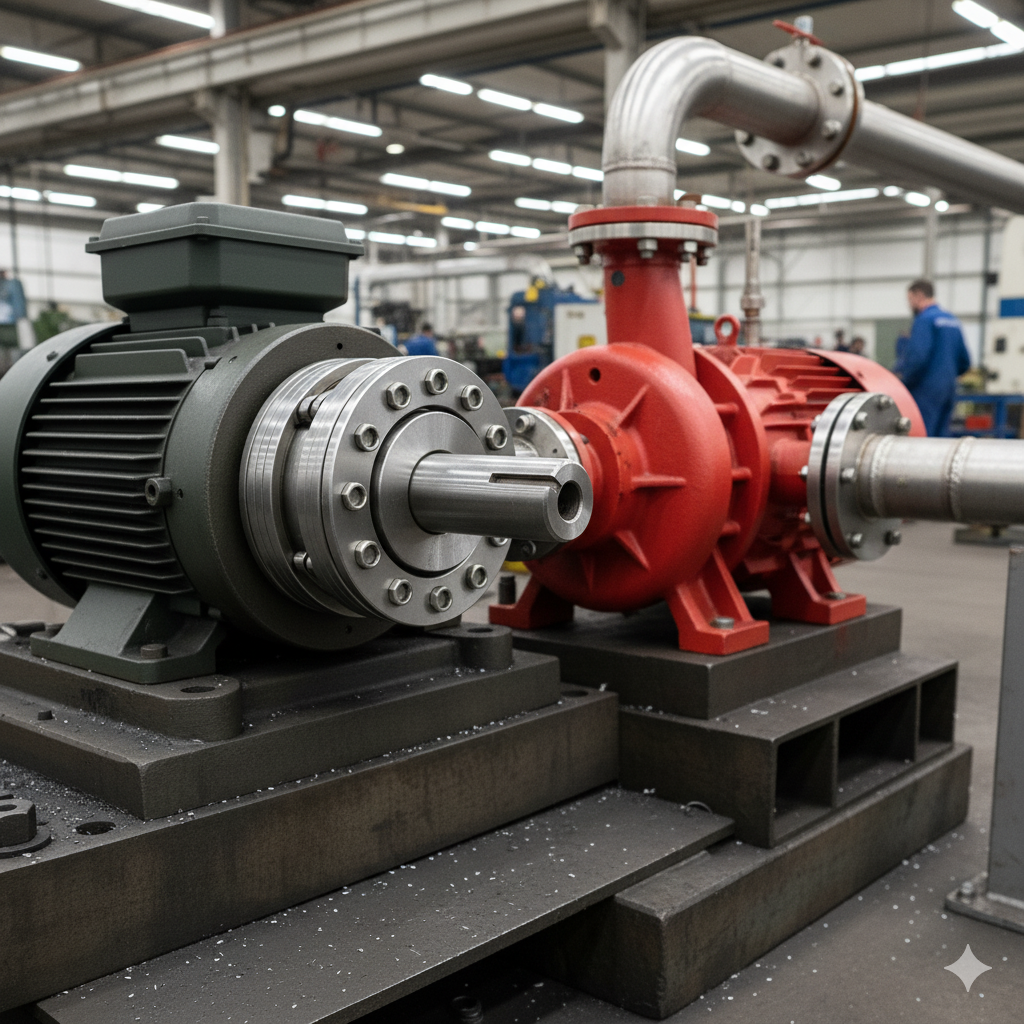

• Pumpen und Kompressoren – Aufrechterhaltung des Drehmoments bei Druckänderungen

• Automatisierung und Servoantriebe – präzise Bewegungssynchronisation

• Generatorsysteme – stabile Ausrichtung für optimale Leistung

• Prüfgeräte für die Luft- und Raumfahrt – hohe Rotationsgenauigkeit bei extrem hohen Geschwindigkeiten

Diese Anwendungen beweisen, wie Membrankupplungen in modernen Energiesystemen sowohl als mechanischer Puffer als auch als präzises Drehmomentglied fungieren können.

Auswahlleitfaden: Design passend zu industriellen Anforderungen

Hinweis: Vor der Auswahl sollten immer das maximale Drehmoment, die Toleranz für Fehlausrichtungen und die Betriebstemperatur angegeben werden – die Steifigkeit der Membran beeinflusst die Lebensdauer direkt.

Häufig gestellte Fragen zu Membrankupplungen

Frage 1: Wie lange ist die Lebensdauer von Membrankupplungen?
Typischerweise 20.000 bis 40.000 Betriebsstunden, abhängig von Lastzyklen und Ausrichtungsgenauigkeit.

Frage 2: Benötigen sie regelmäßige Schmierung oder Wartung?
Nein. Dank ihrer Trockenmetall-Biegekonstruktion entfällt die Notwendigkeit einer Schmierung vollständig.

Frage 3: Können sie Zahnrad- oder Gitterkupplungen direkt ersetzen?
Ja, in den meisten Fällen bieten sie eine höhere Präzision und einen geringeren Wartungsaufwand.

Frage 4: Wie stellt Dingjian die Produktbalance sicher?
Jede Einheit wird einer dynamischen Auswuchtprüfung nach ISO G2.5-Standard unterzogen.

Präzision und Flexibilität – Eigenschaften, die moderne Maschinen auszeichnen

Eine Membrankupplung mag klein erscheinen, aber sie verkörpert die Harmonie zwischen Stärke und Flexibilität – ein Gleichgewicht, auf das die moderne Industrie angewiesen ist.
Durch fortschrittliche Simulation, Materialinnovationen und höchste Fertigungsgenauigkeit liefert Dingjian Kupplungssysteme, die in bewegungskritischen Umgebungen einwandfrei funktionieren.

Um ein Angebot anzufordern oder die Drehmomentanforderungen Ihres Projekts zu besprechen, besuchen Sie bitte die offizielle Homepage oder kontaktieren Sie uns über die Kontaktseite .
