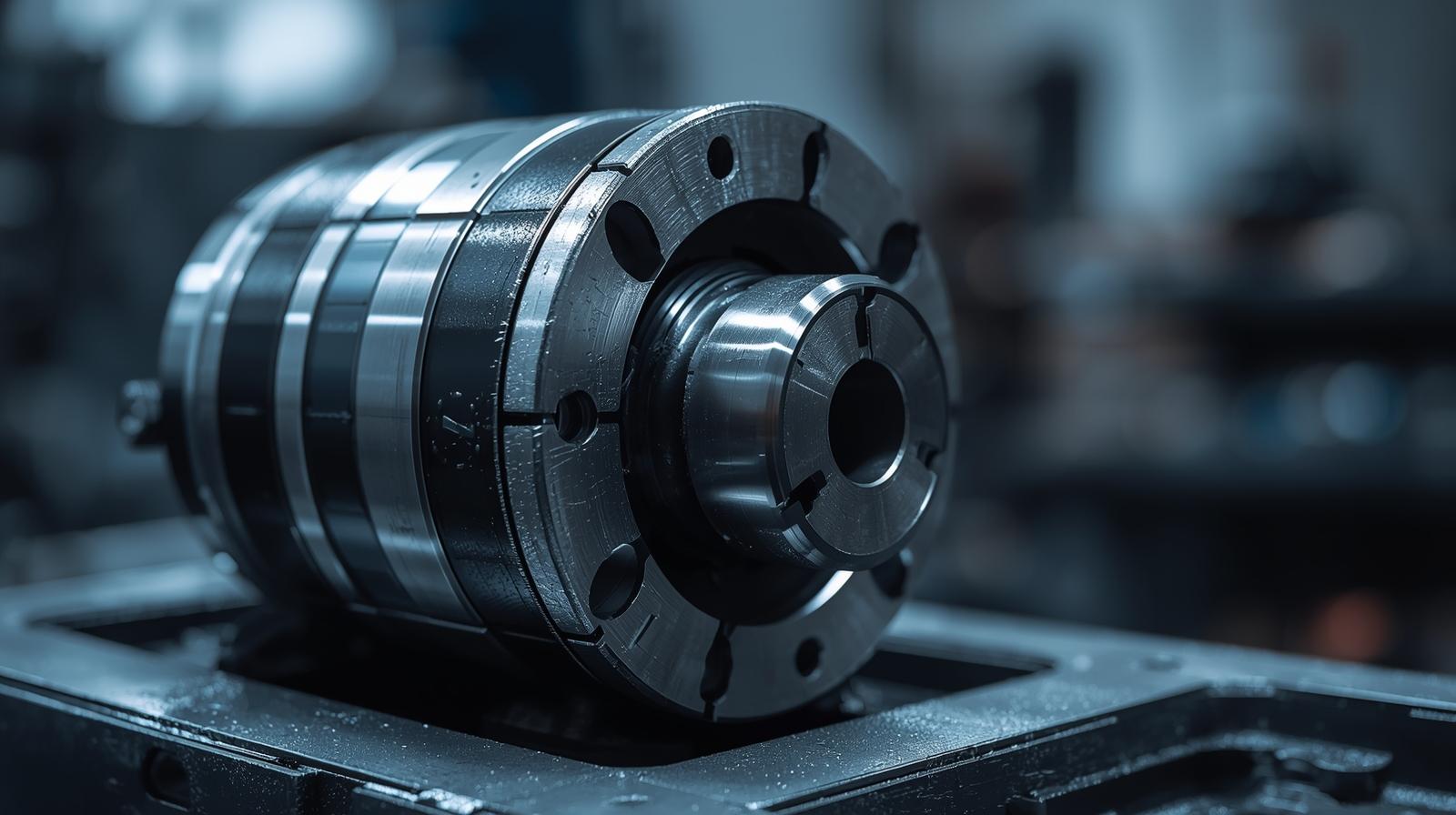

Starre Kupplung für CNC-Maschinen: Gewährleistung von Genauigkeit und Stabilität in Hochgeschwindigkeits-Bewegungssystemen

Bei der CNC-Bearbeitung bestimmen Drehmomentgenauigkeit und mechanische Ausrichtung direkt die Produktqualität.
Bereits geringfügige Rotationsabweichungen zwischen Motor und Spindel können Maßfehler, Vibrationen oder Werkzeugverschleiß verursachen.

Um diese Variablen zu eliminieren, setzen die Hersteller auf CNC-gefertigte starre Kupplungen – Bauteile, die so konstruiert sind, dass sie Drehmoment ohne Verformung oder Spiel übertragen.
Dingjian ist spezialisiert auf starre Kupplungssysteme, die eine schnelle und drehmomentstarke Bewegungssteuerung in CNC-, Roboter- und Automatisierungslinien ermöglichen.

Warum starre Kupplungen für die CNC-Präzision unerlässlich sind

Im Gegensatz zu flexiblen Kupplungen, die Fehlausrichtungen ausgleichen, erzwingen starre Kupplungen eine perfekte Wellensynchronisation .
Bei CNC-Systemen ist diese Steifigkeit unerlässlich, um eine Positioniergenauigkeit im Mikrometerbereich und eine gleichbleibende Rotationsgeschwindigkeit zu gewährleisten.

Zu den wichtigsten Leistungsvorteilen gehören:

• Null Spiel für präzise Servoreaktion

• Gleichmäßige Drehmomentübertragung über den gesamten Rotationszyklus

• Hohe Torsionssteifigkeit für schnelle Beschleunigung und Verzögerung

• Stabile Ausrichtung minimiert den Lager- und Spindelverschleiß

In Kombination mit einer präzisen Montage ermöglichen starre Kupplungen CNC-Maschinen eine stabile Bewegung auch bei 10.000 U/min .

Konventionelle Kupplungen vs. CNC-optimierte starre Systeme

Dieser Unterschied in der strukturellen Toleranz gewährleistet eine präzisere Bewegungssteuerung und eine verbesserte Bearbeitungsgenauigkeit , insbesondere beim automatisierten Schneiden und Fräsen.

Konstruktionsprinzipien hinter den starren Kupplungen von Dingjian

Jede starre Kupplung von Dingjian wird durch Präzisionsbearbeitung und Struktursimulation hergestellt, um eine einwandfreie Funktion unter Rotationsbelastung zu gewährleisten.

Wichtigste technische Merkmale:

• CNC-gefräste Nabengeometrie – garantiert Wellenzentrierung.

• Dynamische Auswuchtung und Schwingungsprüfung – gewährleistet eine reibungslose Hochgeschwindigkeitsrotation.

• Gehärtete Oberflächenveredelung – widersteht Torsionsverschleiß und Oxidation.

• Gleichmäßig verteilte Klemmschrauben – verteilen das Drehmoment gleichmäßig, um die Wellenenden zu schützen.

• Spezielle Bohrungspassungstoleranz (H7/h6) – gewährleistet störungsfreie Montage.

Diese Kombination aus präziser Konstruktion und hoher Materialintegrität gewährleistet eine gleichbleibende Drehmomentübertragung über Jahre hinweg im industriellen Einsatz.

Präzision in Aktion: CNC-Anwendungen, die auf Steifigkeit angewiesen sind

Die CNC-gesteuerten starren Kupplungen von Dingjian werden in einer Vielzahl von automatisierungsgesteuerten Fertigungssystemen eingesetzt:

• CNC-Fräs- und Drehmaschinen – gewährleisten die exakte Nachbildung des Werkzeugwegs

• Robotermanipulatoren – ermöglichen reibungslose Mehrachsenkoordination

• Laserschneidsysteme – stabilisiert optische Hochgeschwindigkeitsbewegungen

• Automatisierte Montagelinien – gewährleisten eine gleichbleibende Drehmomentabgabe

• Präzisionsprüfgeräte – eliminieren Rotationsdrift

Durch die Beseitigung von mechanischem Spiel und die Aufrechterhaltung der Ausrichtung verbessern diese Kupplungen direkt die Bearbeitungstoleranz, die Wiederholgenauigkeit und die Oberflächengüte .

Design- und Materialoptimierung für Langlebigkeit

Materialinnovationen sind ein wesentlicher Bestandteil der Zuverlässigkeitsstandards von Dingjian:

• Hochfeste Aluminiumlegierung: leicht, vibrationsdämpfend für schnelle Bewegungen

• 42CrMo-Stahl: Überlegene Festigkeit für hochbelastete CNC-Antriebe

• Edelstahl: korrosionsbeständig für feuchte oder Reinraumbedingungen

Darüber hinaus verwendet Dingjian Nitrier- oder Schwarzoxidbeschichtungen zur Oberflächenhärtung und zum ästhetischen Schutz, wodurch die Lebensdauer auch bei hoher Beanspruchung verlängert wird.

Auswahlhilfe: Die richtige CNC-starre Kupplung auswählen

Tipp: Bei CNC-Systemen, die rund um die Uhr laufen, sollten Sie die starre Kupplung bei der Installation mit Präzisionsausrichtwerkzeugen kombinieren, um eine optimale Leistung zu erzielen.

Häufig gestellte Fragen zu CNC-gesteuerten starren Kupplungen

Frage 1: Wie wirkt sich eine starre Kupplung auf die Bewegungsgenauigkeit einer CNC-Maschine aus?
Es gewährleistet eine relative Bewegung von null zwischen den Wellen und eliminiert so Spiel und Werkzeugversatz.

Frage 2: Kann Dingjian Kupplungen für Spindel-Motor-Baugruppen kundenspezifisch anpassen?
Ja, Kupplungen können so angepasst werden, dass sie zu bestimmten Bohrungsgrößen, Drehmomentwerten und Nabengeometrien passen.

Frage 3: Sind Kupplungen für Hochgeschwindigkeitsspindeln ausgewuchtet?
Jede Einheit wird einer dynamischen Auswuchtprüfung nach ISO G2.5 unterzogen.

Frage 4: Wie lange ist die Lebensdauer von CNC-gefertigten starren Kupplungen?
Typischerweise über 20.000 Betriebsstunden unter normalen Bedingungen.

Präzision durch mechanische Perfektion

Bei der CNC-Bearbeitung zählt jedes Mikrometer – und die starren Kupplungen von Dingjian bieten die mechanische Zuverlässigkeit, die für die Aufrechterhaltung der Genauigkeit erforderlich ist.
Durch präzises Design, kontrollierten Drehmomentfluss und geprüfte dynamische Auswuchtung stellt Dingjian sicher, dass jede Kupplung zu einem unauffälligen Wegbereiter für Präzision in der automatisierten Fertigung wird.

Um mehr zu erfahren oder eine individuell angepasste Lösung anzufordern, besuchen Sie bitte die offizielle Homepage oder kontaktieren Sie uns über die Kontaktseite .
